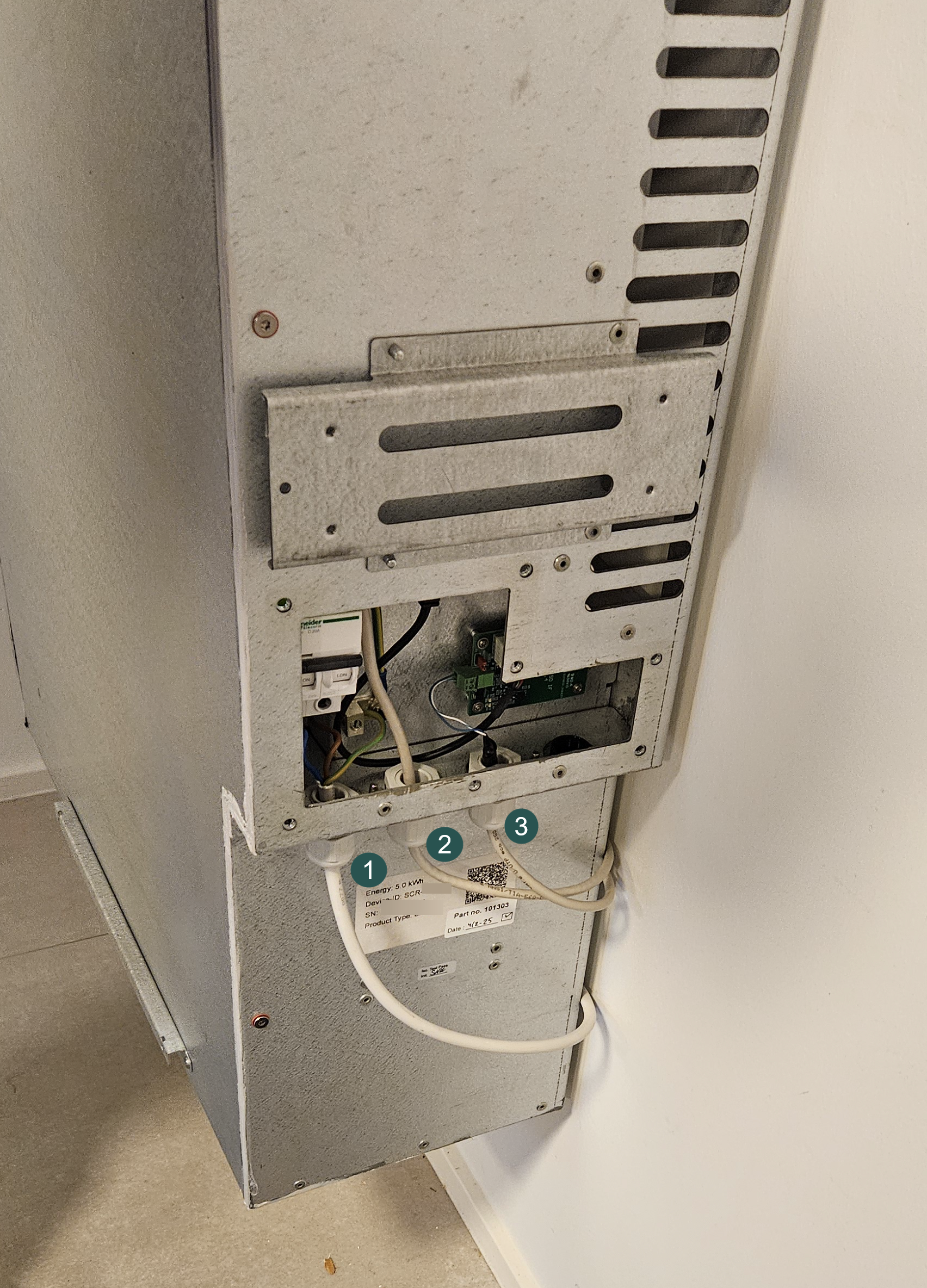

Der går tre kabler ind i et BAT-5 og i et BAT-10 batteri:
- Nettilslutningskabel: Forbinder batterisystemet med elnettet og muliggør både opladning og afladning af batteriet. Når solcellerne producerer mere strøm, end der forbruges i husstanden, kan overskydende energi lagres i batteriet eller sendes ud på elnettet.
- Kommunikationskabel til internettet: Giver batteriet mulighed for at kommunikere med eksterne systemer via internettet. Et netværkskabel af typen Ethernet-kabel. Formålet er at muliggøre fjernovervågning, softwareopdateringer og integration med energistyringsplatforme. Via denne forbindelse kan brugeren og energiudbyderen få adgang til data om batteriets tilstand, opladningsniveau og ydelse.
- Datakabel til MODBUS printkort: Ansvarligt for intern dataudveksling mellem batteriet og andre enheder i energisystemet. MODBUS er en industri-standard kommunikationsprotokol, der gør det muligt for batteriet at sende og modtage data fra invertere, energimålere eller andre intelligente enheder i systemet. Dette kabel sikrer, at batteristyringssystemet (BMS) kan overvåge og optimere opladnings- og afladningsprocesserne samt sikre stabil drift af hele energilagringssystemet.
Hvad er de tre ledninger inde i nettilslutningskablet?

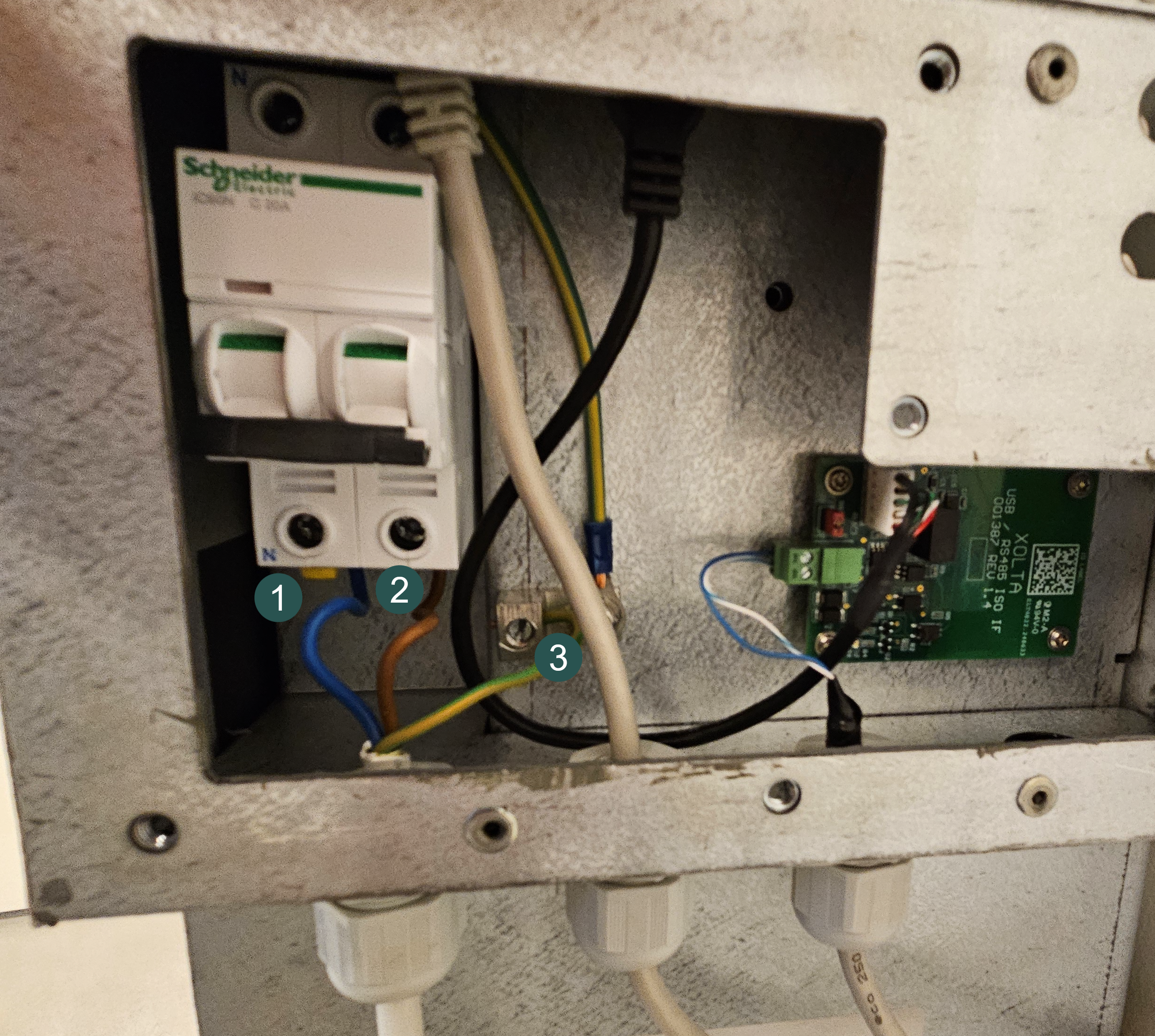

- Blå ledning (N - neutral): Den blå ledning er neutrallederen, som returnerer strømmen fra det elektriske kredsløb tilbage til elnettet.
- Brun ledning (L - Fase/Live): Den brune ledning er faselederen, der fører den aktive strøm fra elnettet til batteriet. Denne ledning er ansvarlig for at levere spænding (typisk 230V i Europa) og er den ledning, der kan være farlig at berøre, når systemet er under spænding.
- Grøn-gul ledning (PE - Beskyttelsesjord/Protective Earth): Den grøn-gule ledning er jordlederen, som sikrer, at metalkabinettet og andre elektriske komponenter er forbundet til jord for at forhindre elektriske stød. Hvis der opstår en fejlstrøm, vil denne ledning lede strømmen sikkert væk og aktivere en sikring eller fejlstrømsafbryder for at beskytte både systemet og brugeren.
