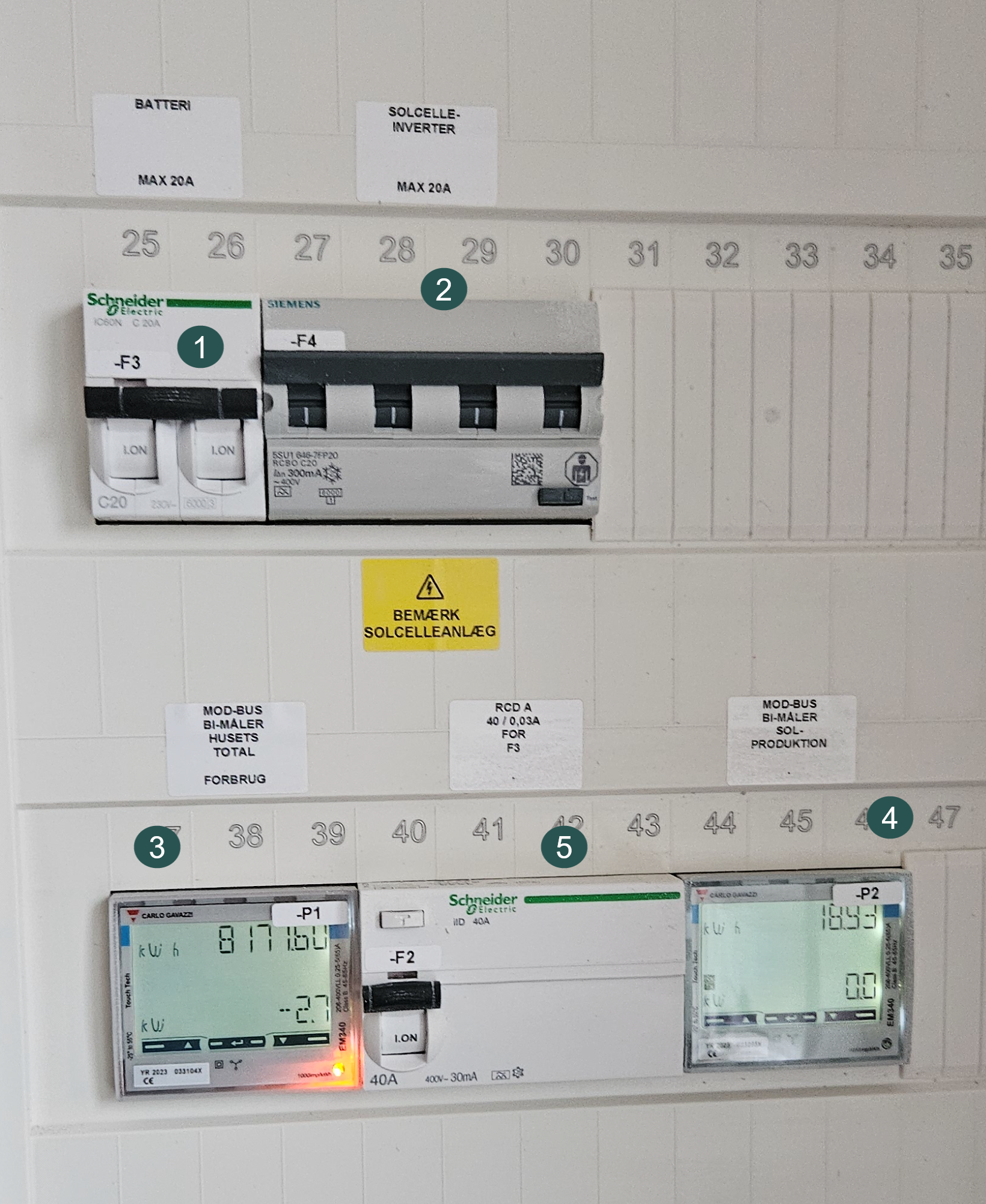

Eltavlen til et installeret BAT-5 eller BAT-10 ser typisk ud som på billedet:
- Automatsikring til batteriet: Beskytter kredsløbet til batterienergilagringssystemet og kan bruges til at afbryde strømmen til batteriet.
- Automatsikring til solcelleinverteren: Sikrer solcelleinverterens kredsløb og kan slukke for inverteren ved behov.
- Metermåler til husstandens forbrug: Viser det samlede elforbrug i husstanden i kWh.
- Metermåler til solcelleproduktion: Viser, hvor meget energi solcelleanlægget har produceret i kWh.
- Fejlstrømsrelæ (RCD): Beskytter mod elektriske fejl og jordfejlstrøm i husstanden.
