| VIGTIGT: Kun el-installatører udlært i at installere og bruge XOLTA's batterisystemer må installere, idriftsætte eller servicere et XOLTA batterisystem. |
Hvis du sidder fast i installationsappen, mens du tester opsætningen af metre, er her en liste over ting, du kan kontrollere:
- Metret til elnettet skal måle den samlede belastning, inklusive PV-produktion, generelt husholdningsforbrug og batteriforbrug, inklusive opladning og afladning.
- Metret til PV bør kun måle PV-produktion, ikke batteri eller nogen belastning.
- Bekræft, at strømtransformatoren (CT) for hver fase er installeret på den samme fase som den tilsvarende spændingsmålingsledning. Det betyder, at:
- L1 matcher 1.
- L2 matcher 2.
- L3 matcher 3.
Note: Du kan ikke stole på kablernes farver, og det kan være nødvendigt at verificere faserne ved hjælp af et multimeter. Spændingen bør aflæses som 0 V.
- Metret skal være forbundet til N (neutral), L1, L2 og L3 for korrekt at måle alle tre faser. Den vil ikke fungere korrekt, hvis kun én fase (L) og neutral (N) er forbundet.

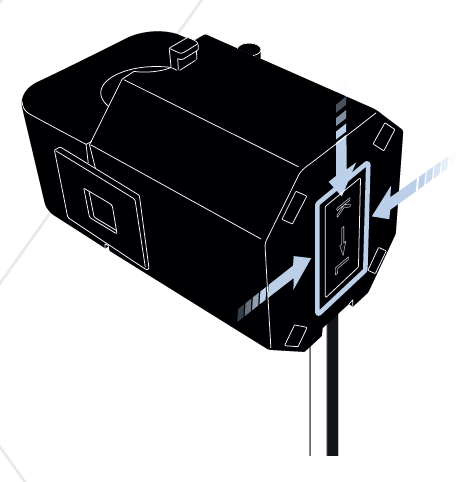

Note: Nogle metre, for eksempel EM530 og EM540, har ikke en N-terminal. Sørg for, at strømflowretningen er ens for alle strømtransformatorer (CT'er). Pilene på CT'erne skal pege i samme retning. -
På metrene kan effektmålinger kontrolleres som følger:
- Load 1 repræsenterer elnettet og er forbundet til A1-stikket på smartmetret.
-
Load 2 repræsenterer PV og er forbundet til A2-stikket på smartmetret.
Note: Denne funktionalitet virker kun, hvis smartmetret er konfigureret til system 3P eller 2.3P - den vil ikke fungere med standardindstillingerne.

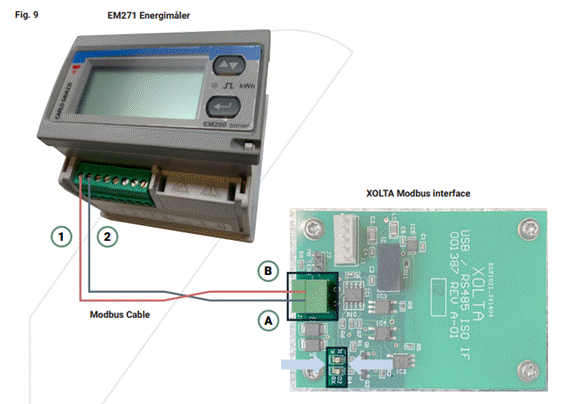

- Brug et snoet par-kabel til Modbus RTU-linjerne, et enkelt par.
- Modbus RTU-forbindelserne skal ombyttes: A → B+ og B → A-. Når måleren er korrekt opsat, vil både TX- og RX-signaler være synlige, angivet med de røde og grønne LED'er.
Note: Hvis disse trin ikke løser problemet, så kontakt venligst ServiceX support på support@servicex.dk eller ved at ringe +45 35 153 123, efterfulgt af 2.
